其他3D检测 当前位置:首页 > 应用案例 > 其他3D检测
压板上下两侧检测

检测要求概述


  • 上压板(非全部压印)  下压板(全部压印)

  • 检测槽深         检测角度

  • 检测上下压板槽深是否在0.6mm和0.9mm之间

  • 精度:0..5mm

  • 检测横竖两次是否垂直,槽深角度是否为90度,检测要求正负5度



检测原理


  • 激光三角测量:用一束激光线从一个角度照射被测物,激光在物体表面发生反射或者散射,在另一个角度用3D相机对反射或散射的激光束进行汇聚成像,光斑成像在Ranger芯片上,从而实现激光测量。由于入射和反射光构成一个三角形,通过几何原理对光斑位移进行计算,这种方法就被称为激光三角测量法。


3D视觉效果图

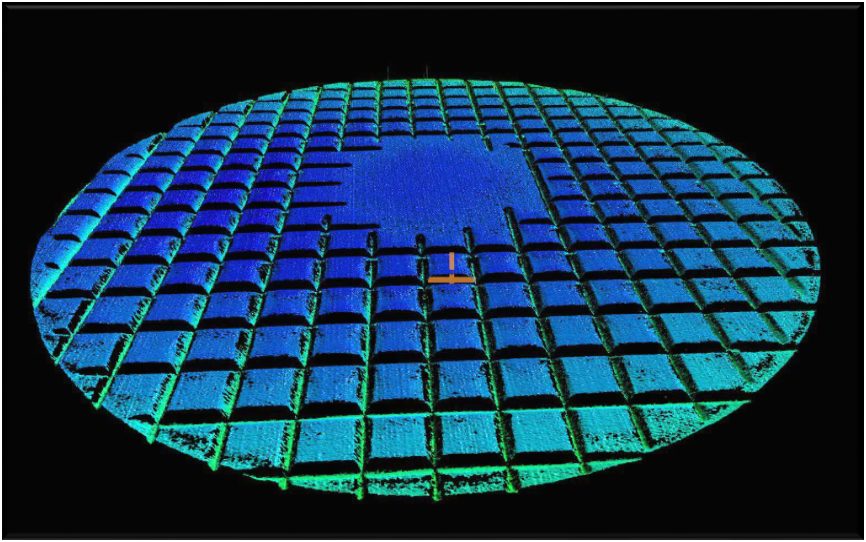

  • 3D全图

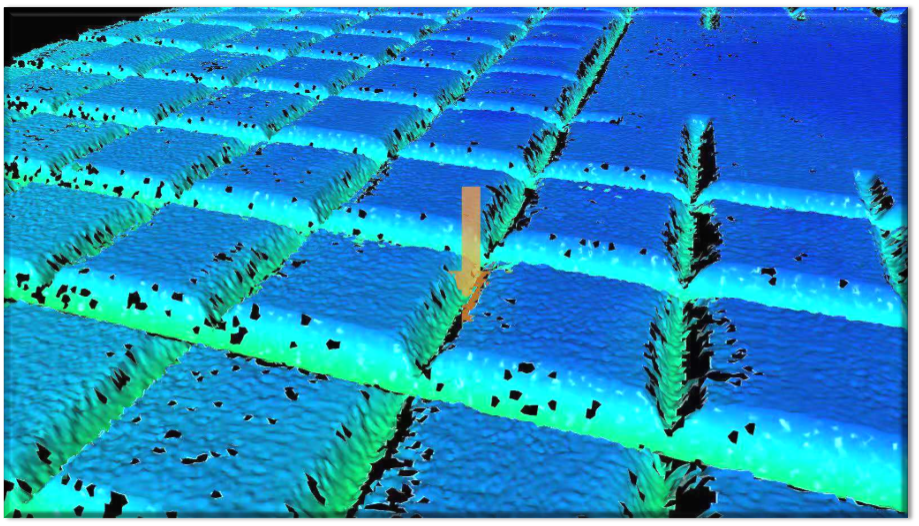

  • 3D细节图

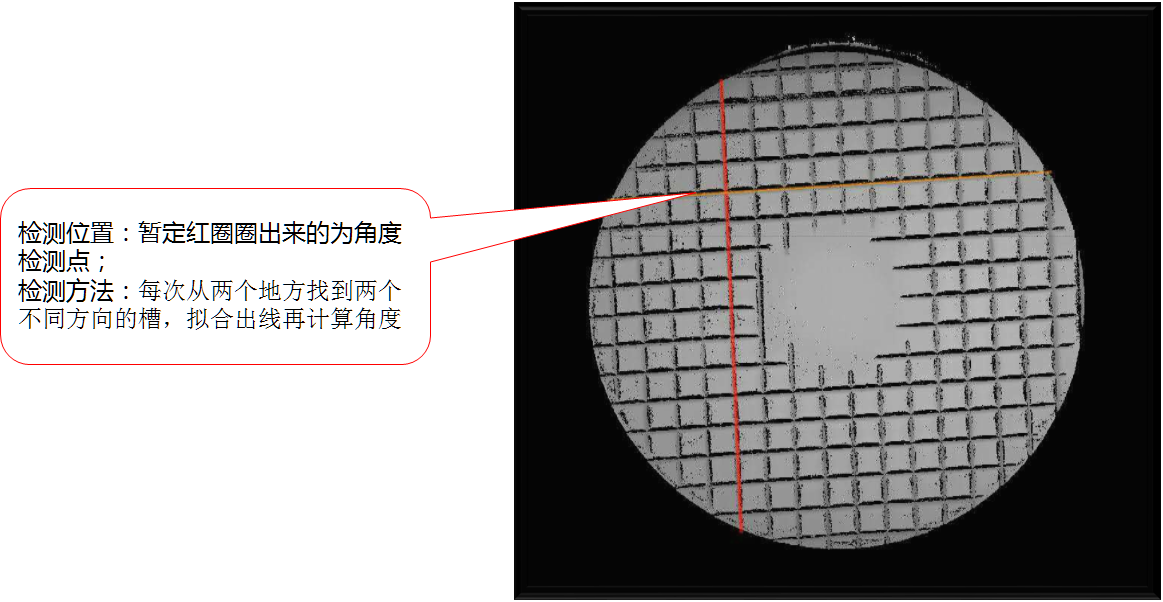

  • 角度检测点

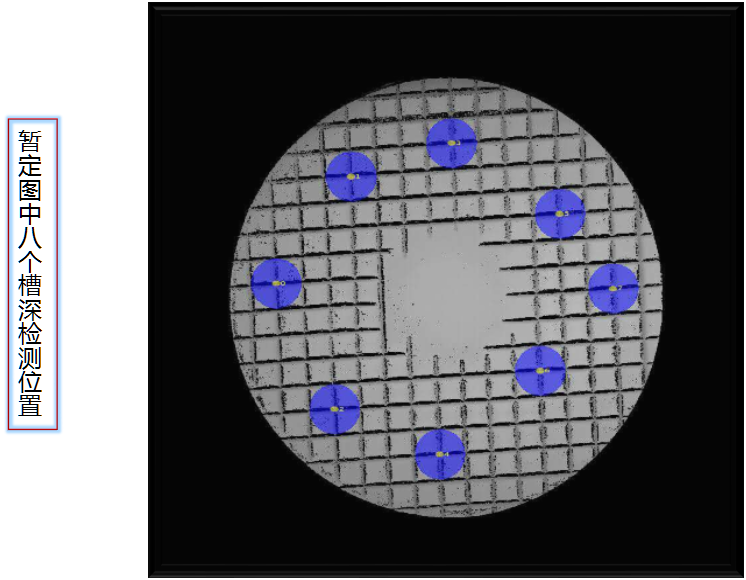

  • 槽深检测点

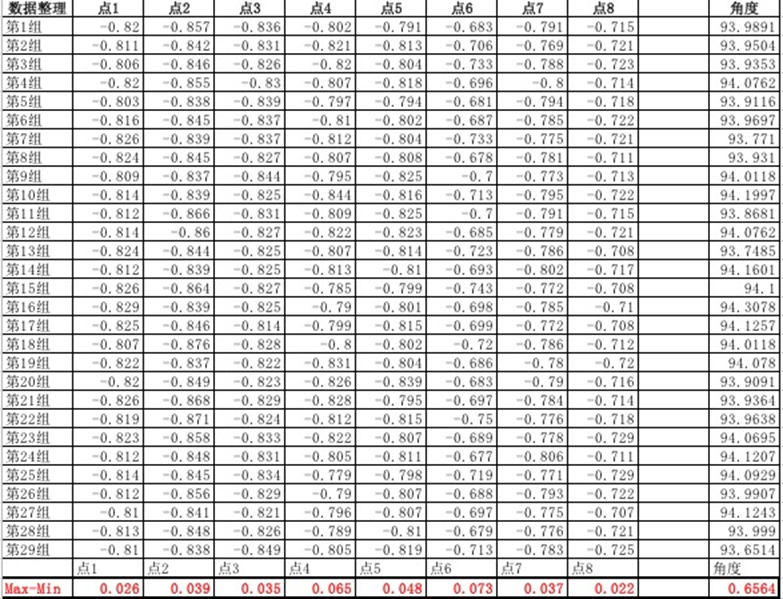

  • 槽深和角度数据
