检测要求概述

• 以两侧压装位置为基准拟合平面，检测底膜平面度

• 上凸公差：0.05mm     下凹公差：-0.25mm

• 3D扫描行程：165mm     速度：50mm/s

检测原理

• 激光三角测量：用一束激光线从一个角度照射被测物，激光在物体表面发生反射或者散射，在另一个角度用3D相机对反射或散射的激光束进行汇聚成像，光斑成像在Ranger芯片上，从而实现激光测量。由于入射和反射光构成一个三角形，通过几何原理对光斑位移进行计算，这种方法就被称为激光三角测量法。

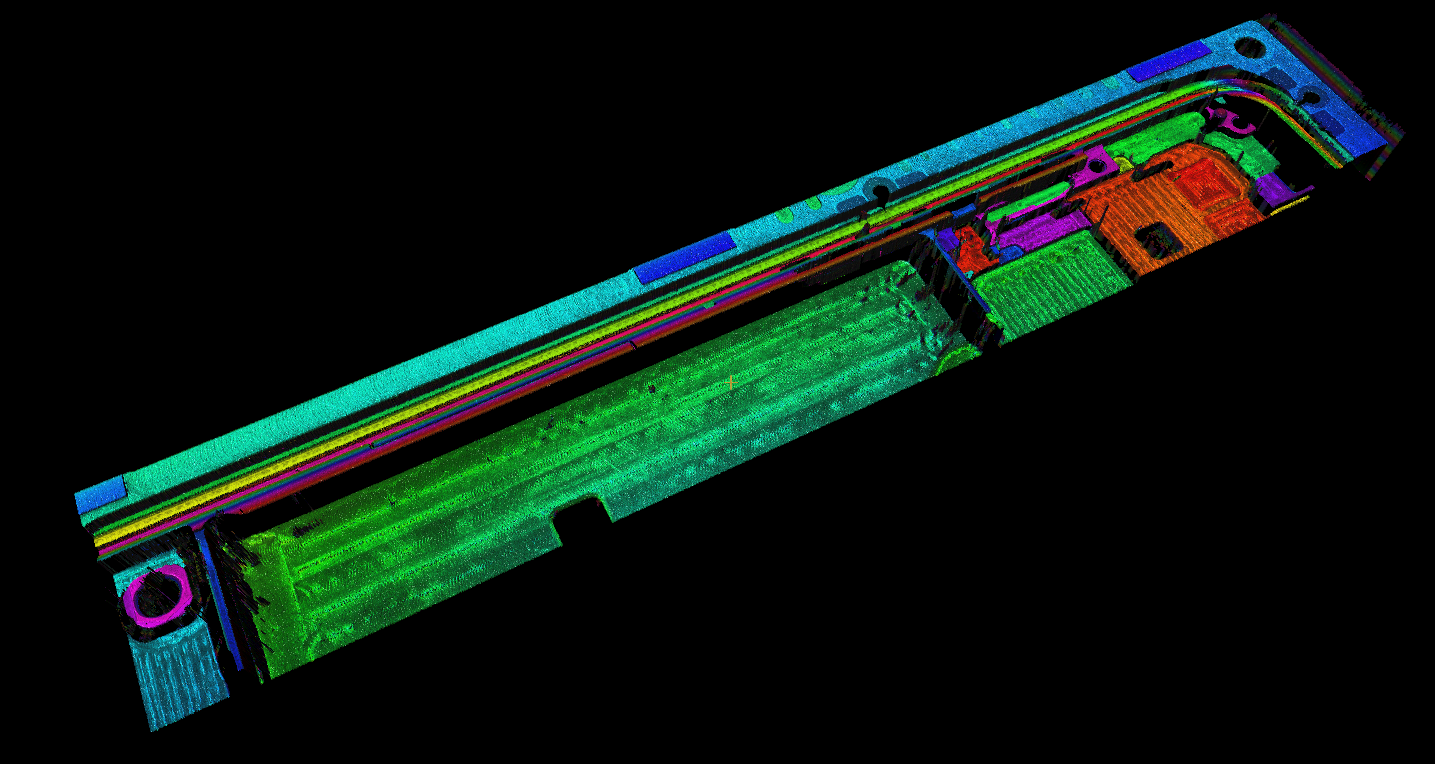

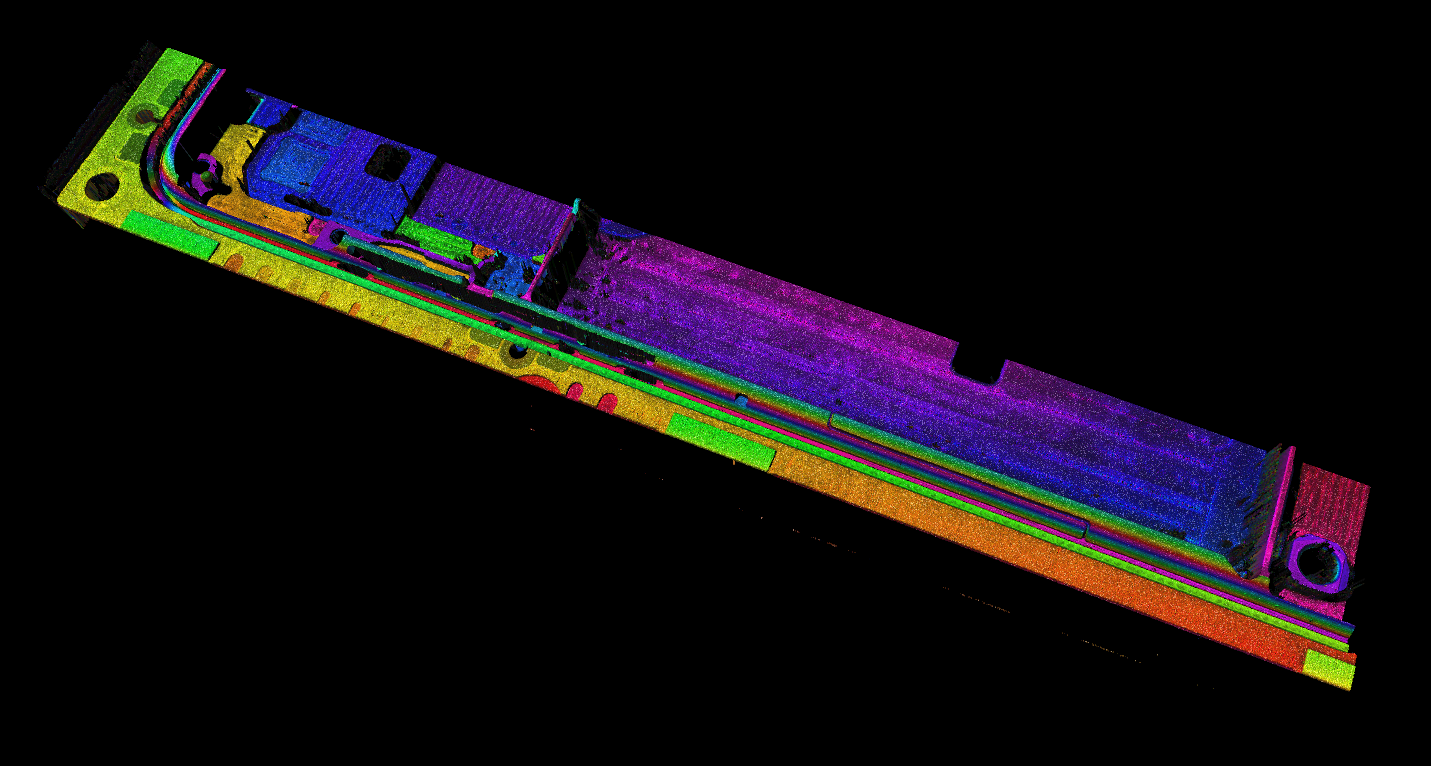

3D视觉效果图
