金属铸件样品检测

检测要求概述


  • 检测圆孔孔径

  • 台阶相对平面的高度差

  • 检测数据精确到小数点后三位

  • 检测验证50次的重复性精度


检测原理


  • 激光三角测量:用一束激光线从一个角度照射被测物,激光在物体表面发生反射或者散射,在另一个角度用3D相机对反射或散射的激光束进行汇聚成像,光斑成像在Ranger芯片上,从而实现激光测量。由于入射和反射光构成一个三角形,通过几何原理对光斑位移进行计算,这种方法就被称为激光三角测量法。


3D视觉效果图

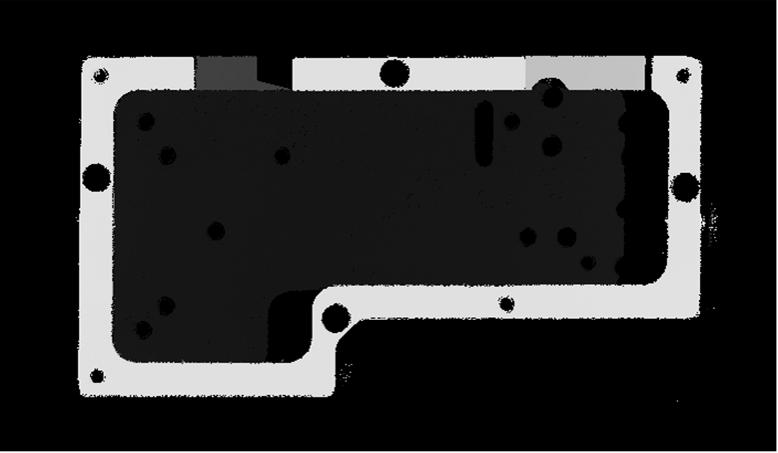

  • PCB面3D渲染三维图像

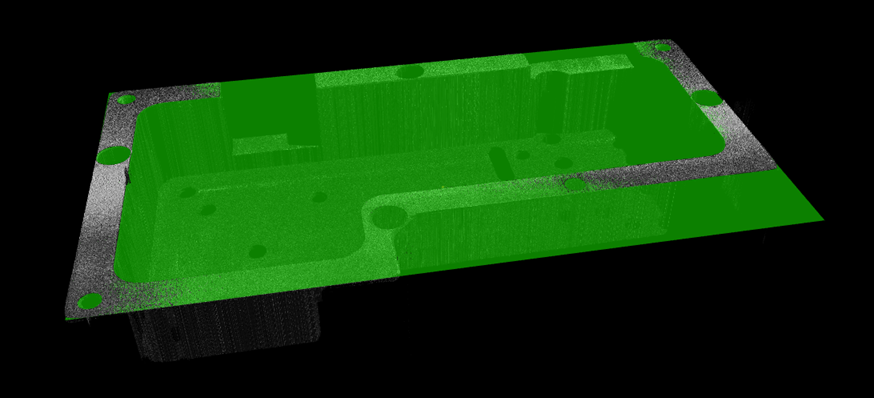

  • 基准面区域数据,准备拟合平面



  • 划定所检测的区域

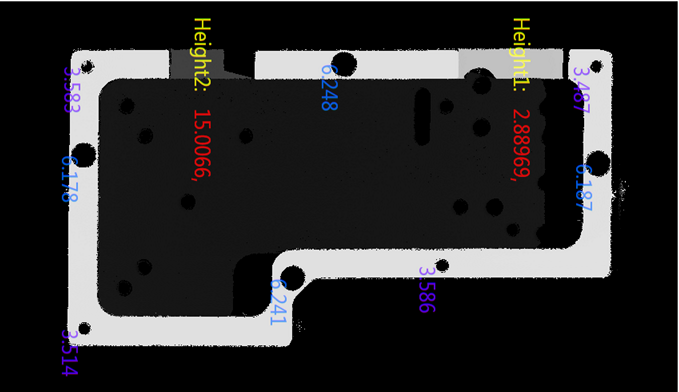

  • 计算数据,实时显示高度数值
